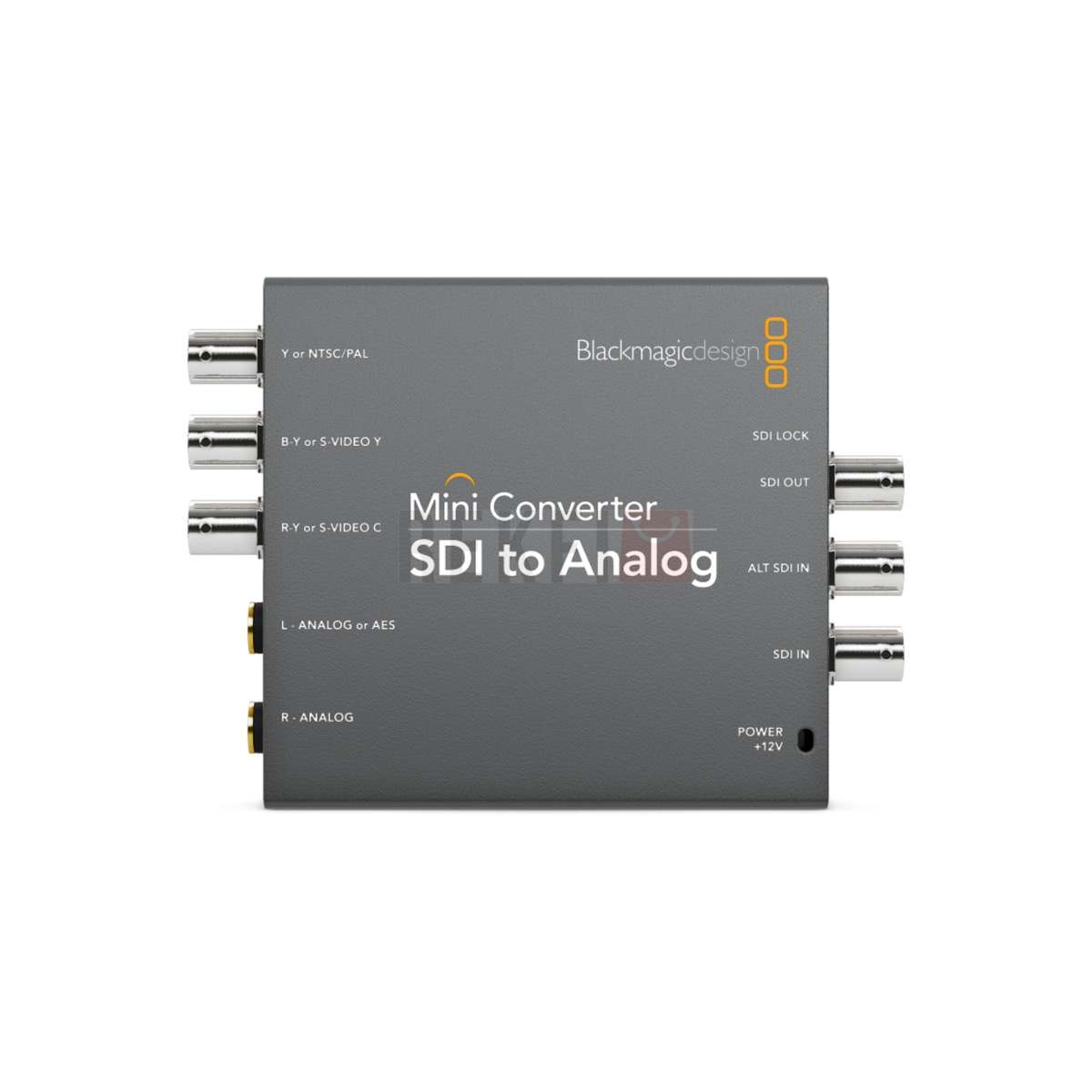

Blackmagic Design Mini Converter SDI to Analog – Convertisseur SDI vers sorties analogiques audio et vidéo

Le Blackmagic Design Mini Converter SDI to Analog est un convertisseur de signal professionnel qui transforme un signal SDI broadcast en sorties vidéo analogiques composite, composante et S-Video, ainsi qu’en sorties audio analogiques. Il permet d’exploiter des moniteurs, amplificateurs et équipements d’archivage analogiques dans une infrastructure broadcast SDI moderne, en préservant la qualité du signal original lors de la conversion vers les formats analogiques.

Points forts

• Conversion SDI vers sorties vidéo analogiques composite, composante YPbPr et S-Video pour connecter des moniteurs et équipements analogiques à une infrastructure broadcast SDI
• Sorties audio analogiques pour la diffusion simultanée de l’audio du signal SDI vers des amplificateurs, moniteurs actifs et systèmes de sonorisation analogiques
• Compatible SD-SDI et HD-SDI pour une intégration dans les infrastructures broadcast existantes avec des sources vidéo en définition standard et haute définition
• Format Mini Converter Blackmagic Design pour une installation compacte en rack, sur pupitre de régie ou en configuration de terrain
• Qualité de conversion Blackmagic Design pour un signal analogique fidèle à la source SDI originale sans artefacts de conversion visibles
• Alimentation secteur via connecteur externe pour une utilisation en installation fixe stable sans dépendance à une source USB
• Idéal pour les transitions d’infrastructures, maintien en service des équipements analogiques existants dans un environnement de production SDI modernisé
• Blackmagic Design : référence mondiale des convertisseurs de signal broadcast, garantie de fiabilité et de compatibilité avec les infrastructures professionnelles

Présentation générale

Le Blackmagic Design Mini Converter SDI to Analog est un convertisseur de signal de la gamme Mini Converter de Blackmagic Design, conçu pour les professionnels broadcast qui ont besoin de connecter des équipements analogiques, moniteurs à tube cathodique, magnétoscopes, amplis vidéo, systèmes d’archivage à une infrastructure de production et de diffusion SDI numérique. Sa capacité à extraire simultanément les sorties vidéo analogiques composite, composante YPbPr et S-Video depuis un signal SDI entrant, ainsi que les sorties audio analogiques, en fait un outil de transition et d’intégration précieux dans les environnements broadcast qui maintiennent des équipements analogiques en service aux côtés d’équipements SDI modernes.

La gamme Mini Converter de Blackmagic Design se distingue de la gamme Micro Converter par un format légèrement plus grand qui permet d’intégrer davantage de connecteurs et de fonctionnalités, avec des commutateurs de configuration DIP accessibles directement sur le boîtier pour ajuster le comportement du convertisseur sans logiciel. Le Mini Converter SDI to Analog s’adresse aux chaînes de télévision et studios broadcast qui maintiennent des équipements analogiques en service pour des raisons d’archivage ou de compatibilité, aux organisateurs d’événements qui doivent afficher des signaux SDI sur des écrans analogiques disponibles dans les salles, aux techniciens broadcast qui assurent la maintenance d’infrastructures mixtes SDI/analogique, ainsi qu’aux collectionneurs et archivistes qui alimentent des équipements analogiques depuis des sources SDI numériques. Au Sénégal et en Afrique de l’Ouest, il répond aux besoins des chaînes de télévision et studios qui opèrent des infrastructures mixtes pendant leur transition vers le tout-numérique SDI.

Pourquoi choisir ce type de produit ?

La migration complète des infrastructures broadcast vers le tout-SDI numérique est un processus progressif qui peut s’étaler sur plusieurs années. Pendant cette transition, les équipements analogiques existants, moniteurs de monitoring, magnétoscopes d’archivage, distributeurs vidéo, systèmes de régie analogique représentent un investissement qui peut continuer à être valorisé à condition de pouvoir recevoir des signaux depuis les nouvelles sources numériques SDI. Le Mini Converter SDI to Analog de Blackmagic Design est précisément l’outil de cette transition : il permet de maintenir en service les équipements analogiques existants en les alimentant depuis les nouvelles sources SDI, prolongeant leur durée de vie utile sans nécessiter leur remplacement immédiat.

La disponibilité simultanée de trois formats de sortie vidéo analogique composite, composante YPbPr et S-Video sur le même convertisseur est un argument de polyvalence important : elle permet de connecter simultanément plusieurs équipements analogiques de formats différents depuis une seule source SDI, sans multiplier les convertisseurs. Pour un studio ou une salle de régie qui dispose de moniteurs en formats différents ou qui doit alimenter simultanément plusieurs équipements analogiques depuis la même source, cette polyvalence de sortie représente une économie d’équipement significative.

Caractéristiques clés

• Entrée SDI : connexion BNC coaxial pour les signaux SD-SDI et HD-SDI depuis toutes les sources broadcast compatibles
• Sortie vidéo composite : signal vidéo analogique composite sur connecteur RCA ou BNC pour les moniteurs et équipements analogiques à entrée vidéo composite
• Sortie composante YPbPr : signal vidéo analogique composante sur connecteurs RCA ou BNC pour les moniteurs et équipements analytiques à entrée composante, meilleure qualité que le composite pour les sources HD
• Sortie S-Video : signal vidéo analogique S-Video sur connecteur mini-DIN pour les équipements analogiques compatibles avec ce format de qualité intermédiaire
• Sorties audio analogiques : extraction des canaux audio du signal SDI vers des sorties analogiques pour la connexion d’amplificateurs, moniteurs actifs et systèmes de sonorisation analogiques
• Compatible SD-SDI et HD-SDI : prise en charge des signaux SDI en définition standard et haute définition pour une compatibilité avec les sources broadcast d’anciennes et de nouvelles générations

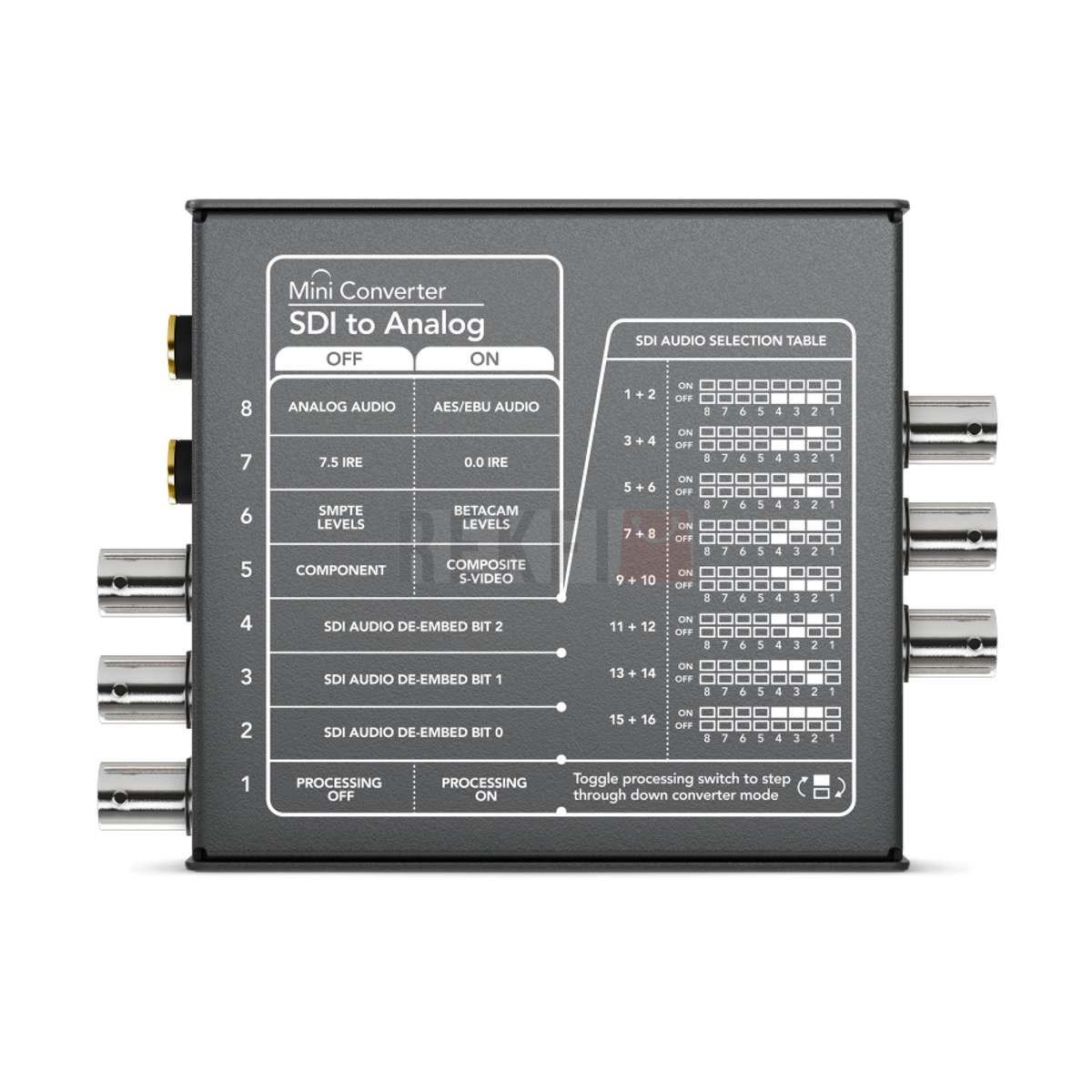

• Commutateurs DIP intégrés : configuration du comportement du convertisseur directement depuis des micro-commutateurs accessibles sur le boîtier sans logiciel, réglage du format de sortie, du niveau audio et des autres paramètres de conversion
• Format Mini Converter : boîtier compact de la gamme Mini Converter Blackmagic Design pour une installation en rack ou sur pupitre de régie avec les autres convertisseurs de la gamme
• Alimentation secteur externe : connecteur d’alimentation dédié pour une alimentation stable en installation fixe

Caractéristiques techniques

Voici les principales spécifications techniques du Blackmagic Design Mini Converter SDI to Analog pour évaluer sa compatibilité avec votre infrastructure de signal et vos équipements analogiques.

Pour quels usages ?

Le Blackmagic Design Mini Converter SDI to Analog s’intègre dans une grande variété de configurations broadcast et audiovisuelles où des équipements analogiques doivent recevoir des signaux d’une infrastructure SDI moderne. Les chaînes de télévision et studios broadcast qui maintiennent des moniteurs de monitoring analogiques dans leurs régies pour la supervision du signal utiliseront ce convertisseur pour alimenter ces moniteurs depuis les sources SDI de leur infrastructure sans les remplacer prématurément. Les salles de formation et d’éducation audiovisuelle qui disposent d’équipements pédagogiques analogiques , magnétoscopes, moniteurs à tube, systèmes de projection composante les maintiendront en service en les alimentant depuis les nouvelles sources SDI des studios d’apprentissage. Les archivistes et bibliothèques audiovisuelles qui effectuent des transferts de contenus numériques SDI vers des supports analogiques pour l’archivage ou la restauration utiliseront ce convertisseur pour alimenter leurs magnétoscopes analogiques depuis les serveurs de contenu SDI. Les organisateurs d’événements en Afrique de l’Ouest qui affichent des signaux SDI sur des écrans analogiques disponibles dans les salles de conférence et les centres culturels non encore équipés en HDMI trouveront dans ce convertisseur la solution de compatibilité universelle pour leurs présentations et retransmissions. Les techniciens broadcast indépendants qui interviennent dans des studios mixtes SDI/analogique emporteront ce Mini Converter dans leur mallette d’outillage comme solution de dépannage et d’adaptation universelle.

Confort, ergonomie et connectique

Le Blackmagic Design Mini Converter SDI to Analog adopte le format Mini Converter caractéristique de la gamme, légèrement plus grand que les Micro Converter pour accueillir la multiplicité des connecteurs analogiques sur son panneau. Les commutateurs DIP intégrés directement sur le boîtier permettent de configurer les paramètres de conversion, format de sortie, niveau audio, type de signal sans logiciel ni ordinateur connecté, depuis le boîtier lui-même avec un stylet ou la pointe d’un crayon. Cette approche hardware est particulièrement appréciée dans les environnements de régie où les réglages doivent être stables et ne pas être modifiés accidentellement. La disponibilité simultanée de trois sorties vidéo analogiques composite, composante et S-Video permet de distribuer le signal converti vers plusieurs équipements analogiques de formats différents depuis une seule entrée SDI, sans distributeur vidéo analogique supplémentaire pour les configurations à équipements multiples. Les sorties audio analogiques extraites du signal SDI sont directement utilisables pour alimenter les amplificateurs et systèmes de sonorisation analogiques de la salle ou de la régie sans décodeur audio supplémentaire.

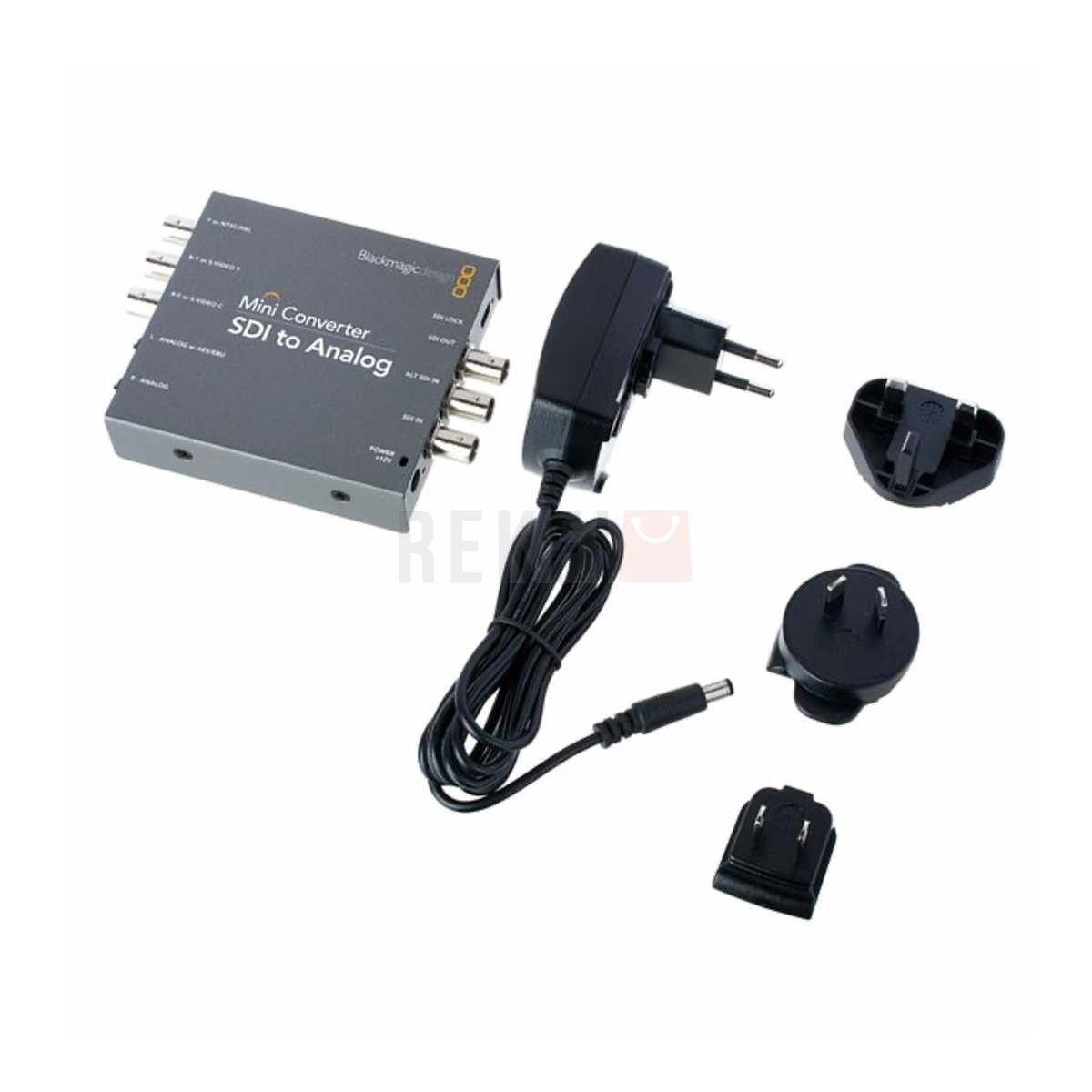

Contenu de la boîte

• Convertisseur Blackmagic Design Mini Converter SDI to Analog
• Alimentation externe dédiée
• Documentation produit Blackmagic Design
• Câbles SDI BNC, RCA et S-Video non inclus (à prévoir séparément selon la longueur et la configuration requises)

Pourquoi l’acheter chez REKFI Sénégal ?

REKFI Sénégal est votre partenaire de référence pour l’achat de convertisseurs de signal broadcast et d’équipements audiovisuels professionnels authentiques à Dakar et dans toute l’Afrique de l’Ouest. Nous proposons uniquement des produits Blackmagic Design issus de circuits officiels, garantissant la conformité des spécifications techniques et la qualité de conversion broadcast annoncées. Notre équipe spécialisée en intégration broadcast est disponible pour vous accompagner dans le choix du convertisseur adapté à votre besoin précis — SDI to Analog, HDMI to SDI, BiDirect — et pour vous proposer des solutions complètes incluant câbles SDI, câbles analogiques et autres convertisseurs Blackmagic Design complémentaires selon votre infrastructure. Notre accompagnement avant et après l’achat vous garantit une installation opérationnelle et fiable dès la mise en service.

Conseils d’utilisation / installation

• Avant le premier branchement, consultez la documentation des commutateurs DIP du Mini Converter SDI to Analog disponible sur le site officiel Blackmagic Design pour configurer les paramètres de sortie — format vidéo, niveau audio et type de signal — adaptés à vos équipements analogiques de destination avant de mettre le convertisseur sous tension.
• Pour les sorties composante YPbPr vers un moniteur HD analogique, vérifiez que le moniteur de destination accepte bien le format composante YPbPr et non pas le RGB — une confusion entre ces deux standards de composante analogique produit des couleurs incorrectes sur l’image même si la synchronisation et la luminance sont correctes.
• Identifiez et étiquetez clairement les trois connecteurs de sortie composante Y, Pb et Pr avec leurs couleurs conventionnelles — vert, bleu et rouge — pour éviter les inversions de canaux lors du câblage qui produisent des couleurs incorrectes sur le moniteur de destination.
• Dans les configurations où le Mini Converter est installé dans un rack avec d’autres équipements broadcast, assurez une ventilation suffisante autour du boîtier et évitez de le positionner directement contre des équipements qui dégagent beaucoup de chaleur pour préserver la stabilité de la conversion lors des sessions de production longues.
• Pour les installations dans les salles de conférence ou les espaces événementiels au Sénégal, testez la qualité du signal analogique en sortie sur chaque équipement de destination avant le début de l’événement — l’état des câbles analogiques et des connecteurs des équipements de destination peut affecter la qualité de l’image affichée même si la conversion SDI est correcte.

Produits complémentaires / idées de packs

• Blackmagic Design Micro Converter HDMI to SDI 3G wPSU : le complément naturel pour les configurations où des sources HDMI doivent être converties en SDI avant d’être distribuées vers ce Mini Converter SDI to Analog — chaîne HDMI → SDI → Analogique complète
• Blackmagic Design Micro Converter BiDirect SDI/HDMI 3G wPSU : pour les points de l’infrastructure où des conversions dans les deux sens sont nécessaires en complément du Mini Converter SDI to Analog unidirectionnel
• Câbles SDI BNC coaxiaux : câbles de connexion SDI de qualité broadcast 75 ohms pour relier les sources SDI à l’entrée du Mini Converter selon les distances requises dans l’installation
• Câbles composante RCA ou BNC : câbles de connexion analogique composante pour relier les sorties YPbPr du convertisseur aux équipements de destination composante
• Blackmagic Design ATEM Mini Pro ISO : mélangeur vidéo live HDMI dont la sortie programme peut être convertie en SDI via un Micro Converter HDMI to SDI 3G puis distribuée vers des affichages analogiques via ce Mini Converter SDI to Analog
• Onduleur compact : pour alimenter l’ensemble des convertisseurs d’une installation depuis une source protégée contre les coupures et les surtensions — particulièrement important dans les environnements sénégalais où la qualité du réseau électrique peut affecter la stabilité des équipements de conversion en cours de production

Conseils d’entretien / durabilité

Pour préserver les performances et la durabilité du Blackmagic Design Mini Converter SDI to Analog, protégez le connecteur SDI BNC d’entrée et les connecteurs de sortie analogique avec leurs capuchons lorsqu’ils ne sont pas utilisés pour éviter l’oxydation des contacts sous le climat humide du Sénégal — une oxydation des connecteurs analogiques, particulièrement les prises RCA et le mini-DIN S-Video, produit des instabilités de signal et des dégradations d’image qui se manifestent par des bandes parasites, des scintillements et une perte de saturation des couleurs. Nettoyez périodiquement les connecteurs avec un spray de contact électrique adapté. Vérifiez l’état des commutateurs DIP intégrés et évitez toute manipulation intempestive qui modifierait la configuration en cours de production. Assurez une ventilation suffisante dans l’emplacement d’installation et rangez le convertisseur dans une housse ou un tiroir de rack fermé lors des périodes d’inutilisation pour le protéger de la poussière. Effectuez les mises à jour firmware disponibles sur le site officiel Blackmagic Design pour maintenir la compatibilité avec les nouvelles sources SDI et les formats de signal les plus récents.
